Описание
Контроллер дистанционного управления двигателем постоянного тока 8-36V с 3 пультами
Характеристики :
1. Рабочее напряжение: 8-36 В постоянного тока
2. Рабочая частота: 433 МГц
3. Чувствительность приема: -105 дБм
4. Максимальная нагрузка: реле 10 А

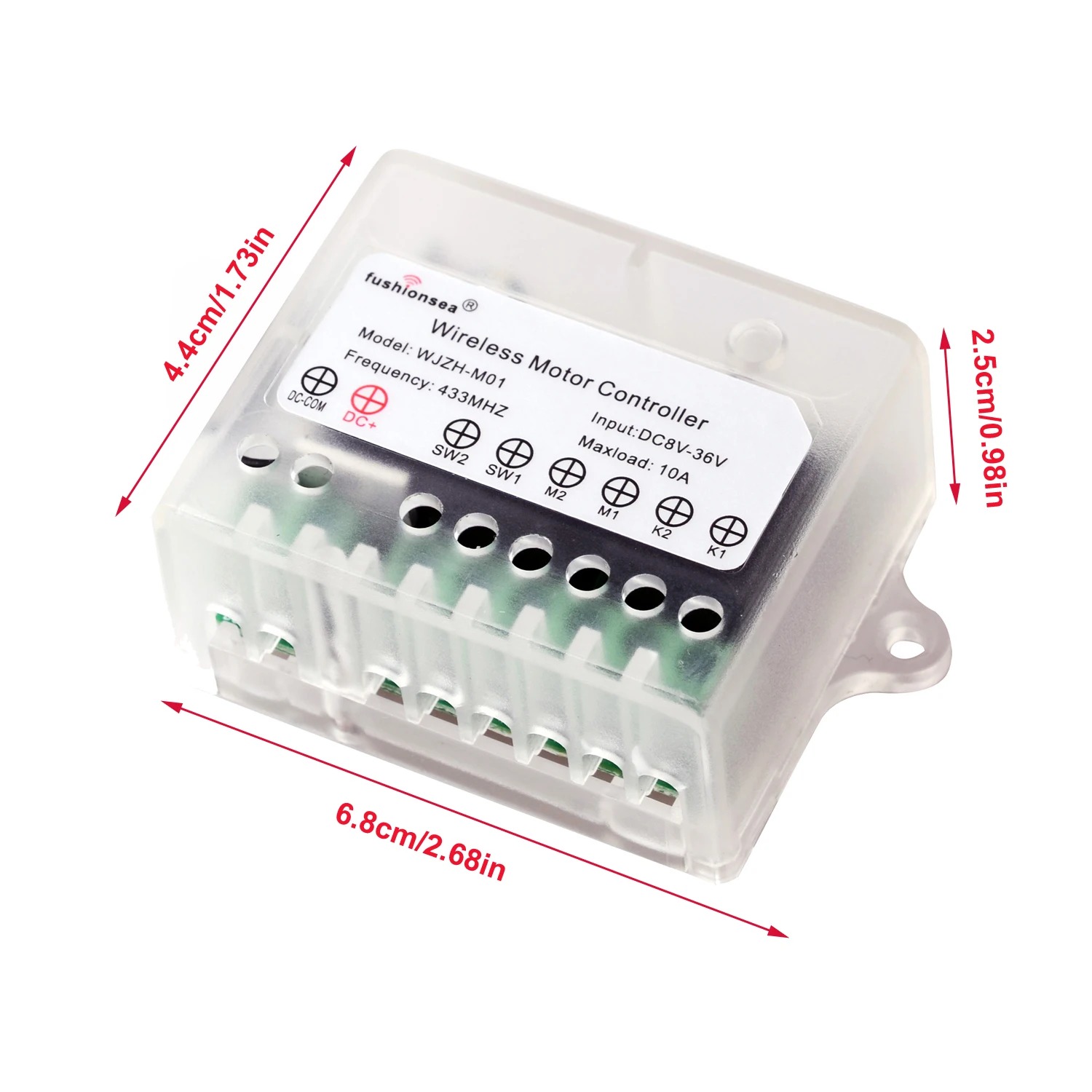

5. Размер корпуса: 68*44*25 мм
6. Возможность подключения внешних концевых выключателей двигателей
Комплект поставки:

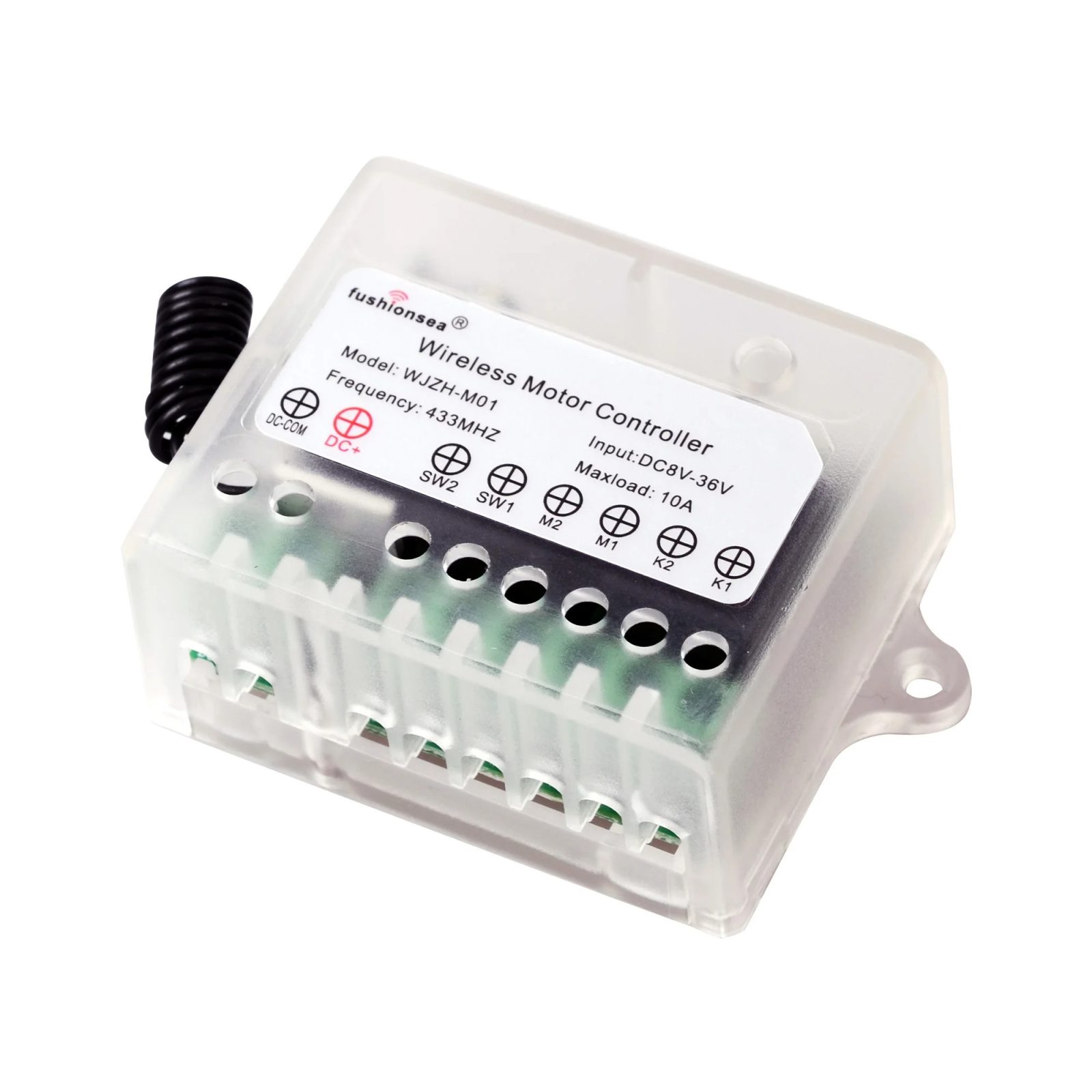

1шт — контроллер дистанционного управления двигателем постоянного тока 8-36V модель WJZH-M01(433Mhz)

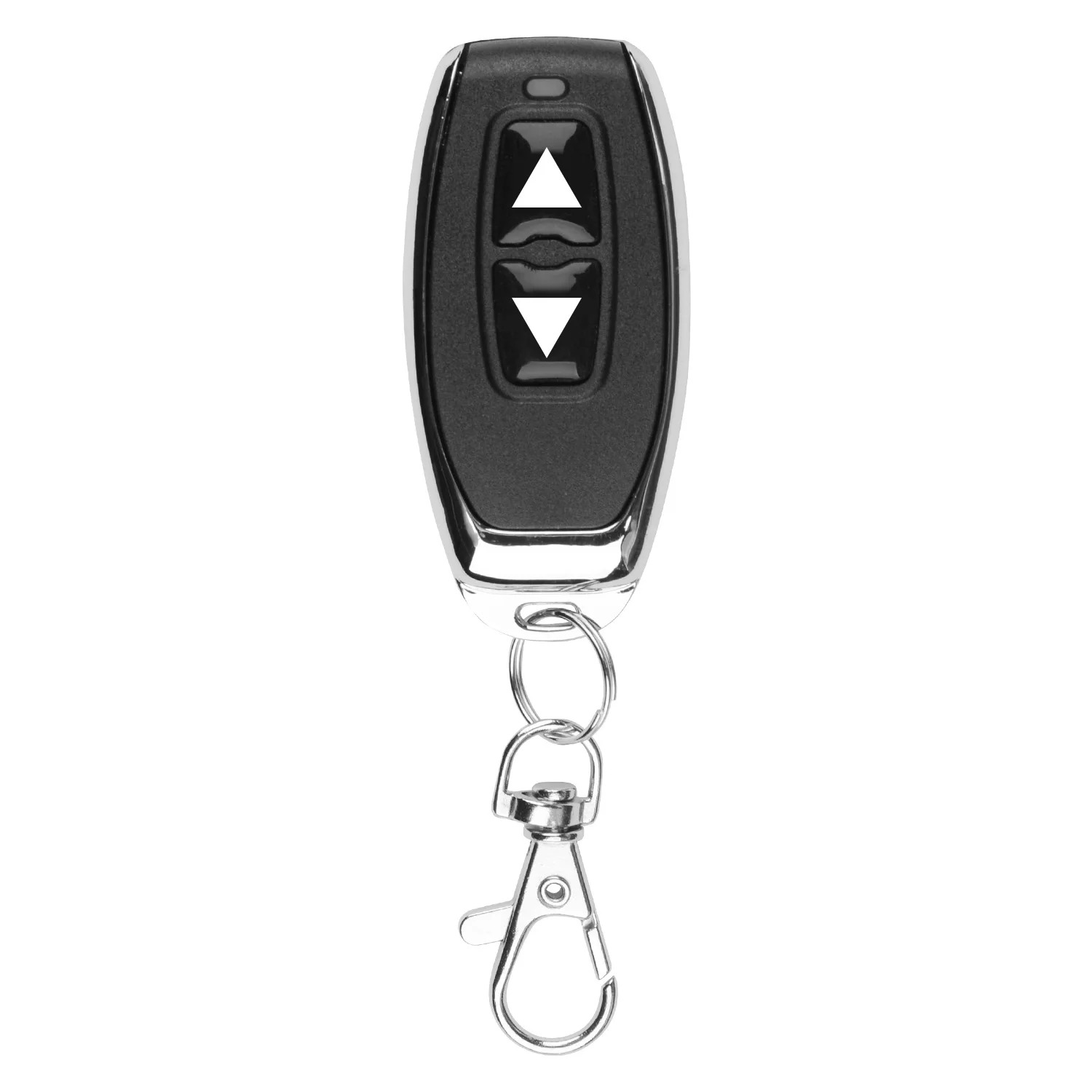

3шт — 2х кнопочный пульт управления на 433Mhz
Настройка и режимы работы:
Режим работы — momentary(проводной ):
припаянную точку MD на приемнике не нужно подключать. Нажмите и удерживайте внешнюю кнопку K1, двигатель поедет вперед. и двигатель остановится после того, как отпустите кнопку. Нажмите и удерживайте внешнюю кнопку K2, двигатель начнет реверс, и двигатель остановится после того, как отпустите кнопку.
Режим работы — Latched(проводной):
необходимо подключить припаянную точку MD на приемнике. Нажмите внешнюю кнопку K1, двигатель двинется вперед и двигатель останавливается после нажатия внешнего концевого выключателя SW1. Нажмите внешнюю кнопку K2, двигатель начнет реверсировать, и двигатель остановится после нажатия внешнего концевого выключателя SW2.
Режим работы — momentary(управление радиопультом):
Нажмите и удерживайте кнопку передатчика вверх, двигатель вперед. Отпустите кнопку, двигатель остановится.
Нажмите и удерживайте кнопку передатчика, двигатель реверсируется. Отпустите кнопку, двигатель остановится.
Режим работы — Latched(управление радиопультом):
Нажмите кнопку передатчика вверх один раз, двигатель вперед, нажмите кнопку передатчика, чтобы остановить двигатель. Нажмите кнопку передатчика один раз, двигатель реверсируется, нажмите кнопку передатчика, чтобы остановить двигатель.
Обучение(добавление пультов)
Momentary: нажмите кнопку обучения один раз, индикатор мигнет один раз и загорится, затем нажмите кнопку передатчика вверх, индикатор обучения мигнет 3 раза и включится, затем нажмите кнопку передатчика вниз, индикатор обучения мигнет 3 раза и выключится, это означает momentaryобучение пройдено успешно
Latched: нажмите кнопку обучения 2 раза, индикатор мигнет один раз и включится, затем нажмите кнопку передатчика вверх, индикатор обучения мигнет 3 раза и включится, затем нажмите кнопку передатчика, индикатор обучения мигнет 3 раза и снова включится, затем нажмите нажмите кнопку передатчика, индикатор обучения мигнет 3 раза и погаснет. Это означает, что модель с фиксацией Latched успешно обучена.
Очистка(удаление пультов)
Нажмите кнопку обучения 3 раза, индикатор обучения мигнет 5 раз и погаснет. Это означает, что вся память очищена.
