Описание

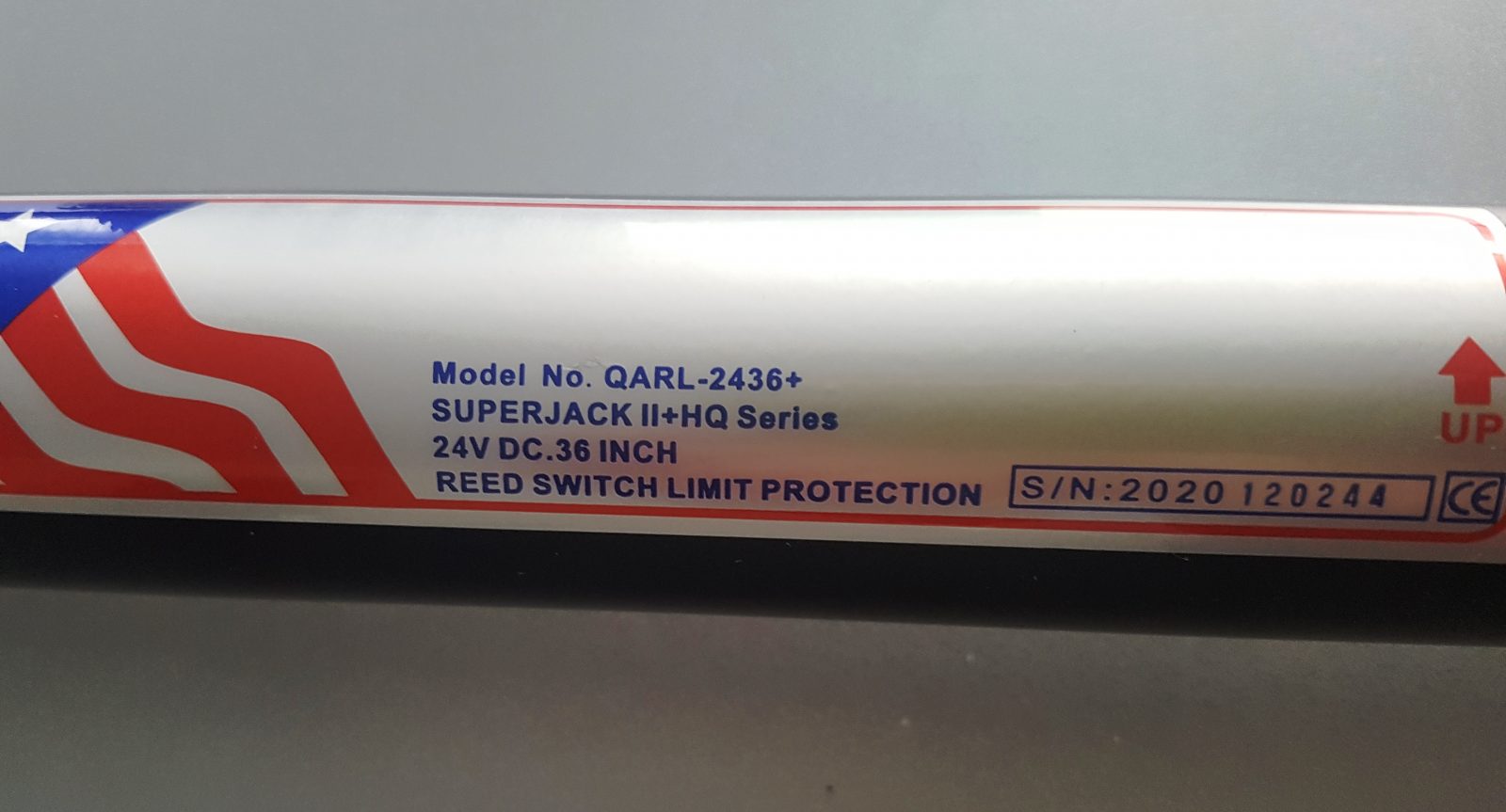

Линейный актуатор Super Power Jack QARL 2436+ — усиленная модель линейного привода с рабочим напряжением 24В и ходом штока 36 дюймов (910 мм). Это мощная версия серии HARL, предназначенная для задач, где требуется высокое усилие и надёжность.
Применяется для:
-
поворот лотков инкубаторов
-
позиционирование спутниковых антенн
-
поворот солнечных панелей и коллекторов
-
открывание тяжёлых распашных ворот и створок
-
автоматизация сельскохозяйственных и промышленных механизмов
Конструкция и особенности:
Актуатор оснащён ходовым винтом типа ACME, что обеспечивает высокую грузоподъёмность, плавность работы и самоблокировку штока. В конструкции используются:
-
мощный электродвигатель постоянного тока 24В
-
металлический редуктор с регулируемыми концевыми выключателями
-
герконовый датчик (Reed Switch Sensor)
-
прочный стальной шток с пластиковой гайкой
-
внешняя и внутренняя труба с регулируемым хомутом крепления
Ход штока — 910 мм (36″). Концевые выключатели регулируются, благодаря чему можно уменьшить рабочий ход под конкретную задачу. Крепление осуществляется через рым-болт на конце штока и регулируемый хомут на корпусе.
Технические характеристики:
-
Рабочее напряжение: 24 В DC
-
Усилие (динамическое): 4500 Н (450 кг)
-
Статическая нагрузка: до 9000 Н
-
Ход штока: 910 мм (36″)
-
Скорость под нагрузкой: 3.8 мм/сек
-
Тип привода: ACME Screw
-
Рабочий цикл (Duty cycle): 20%
-
Температура эксплуатации: -26°C … +65°C
-
Датчики: регулируемые концевые выключатели + герконовый датчик
Преимущества:
-
высокая мощность и грузоподъёмность
-
регулируемые концевые выключатели
-
герконовый датчик положения
-
возможность регулировки положения хомута крепления
-
самоблокировка штока
-
хорошая защита от влаги
Недостатки:
-
большой вес
-
высокая цена
-
шток — неразборный узел
