Описание

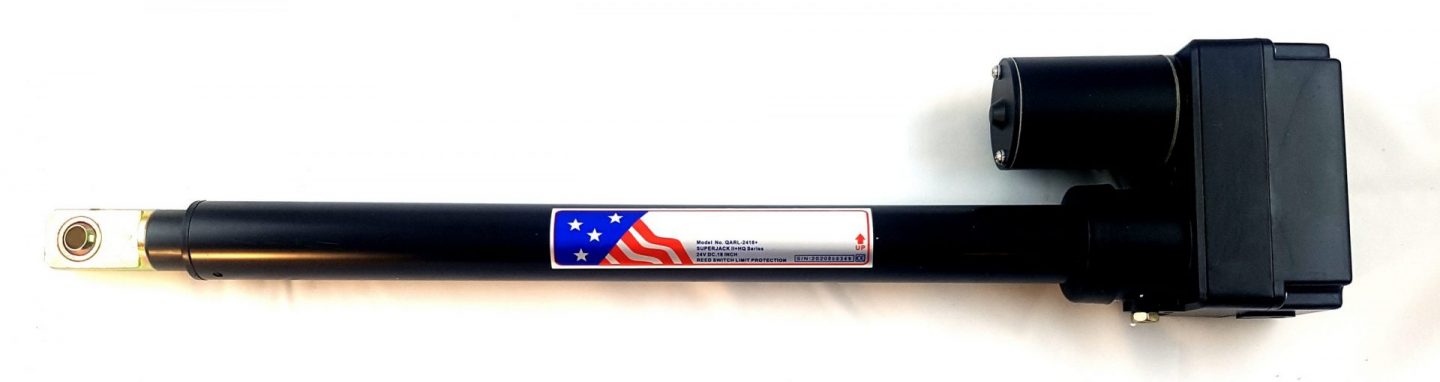

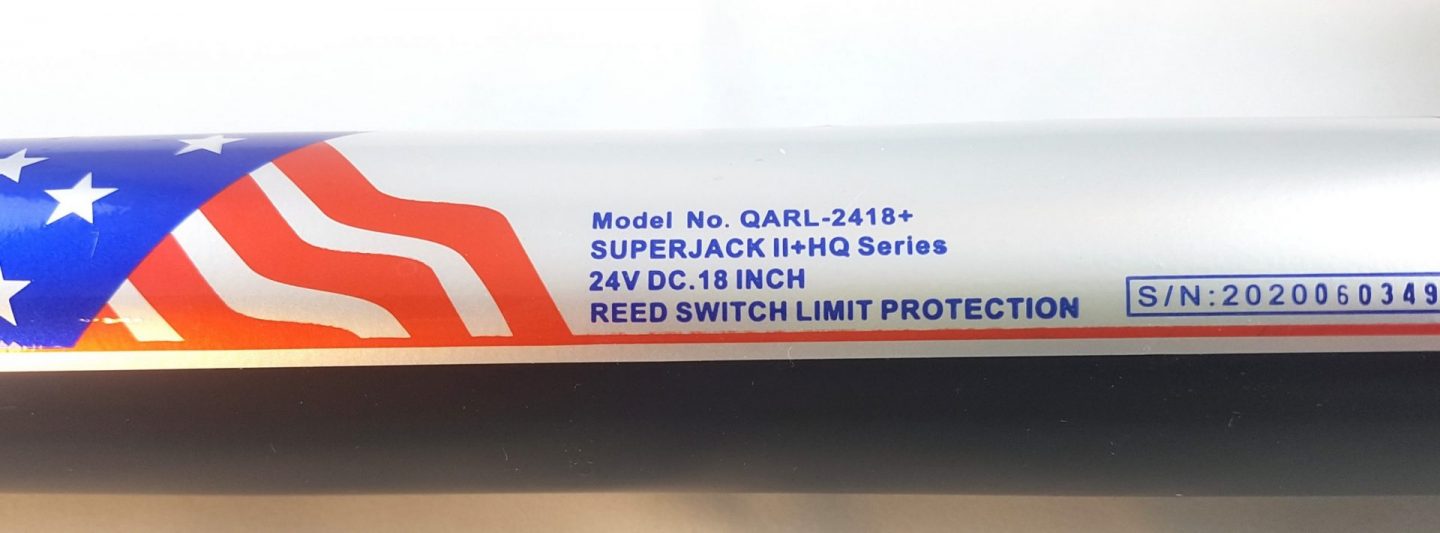

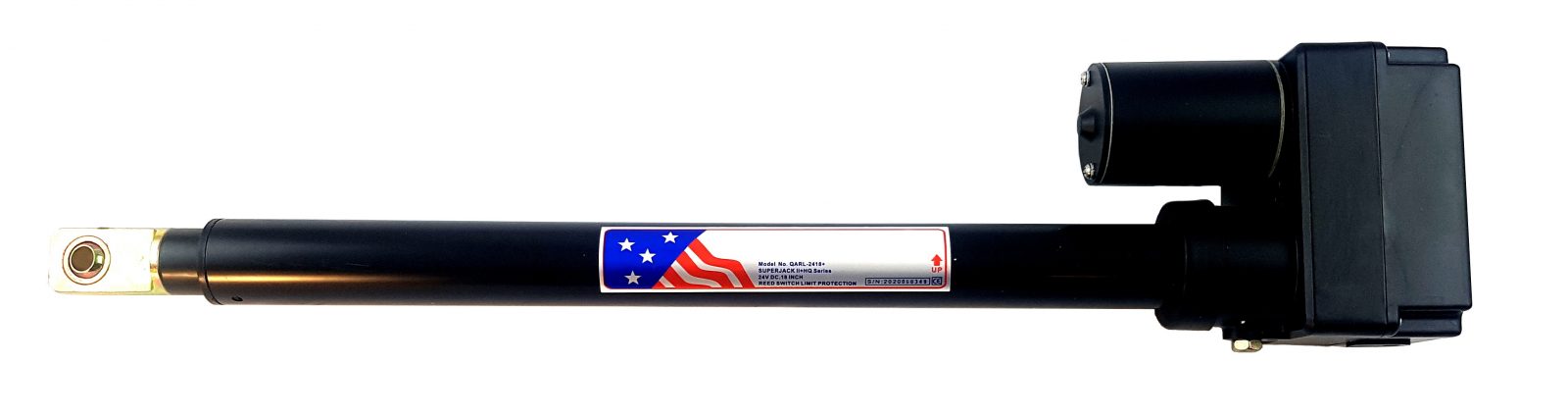

Линейный актуатор Super Power Jack QARL 2418+ — усиленная модель линейного привода с рабочим напряжением 24В и универсальным ходом штока 18 дюймов (460 мм). Это мощная версия серии HARL, сочетающая в себе высокое тяговое усилие, надёжность и оптимальную длину выдвижения, адаптированная под промышленные стандарты питания.
Применяется для:
-
управления средними и тяжелыми распашными воротами
-
поворота солнечных панелей (одноосевые и двухосевые трекеры)
-
открывания массивных зенитных фонарей, тяжелых вентиляционных люков и окон
-
позиционирования спутниковых антенн среднего размера
-
автоматизации выгрузных шнеков, конвейерных лент и заслонок в бункерах
Конструкция и особенности:
Актуатор оснащён ходовым винтом типа ACME, что обеспечивает высокую грузоподъёмность, плавность работы и самоблокировку штока (механизм надёжно фиксируется и не сдвигается под нагрузкой при отключенном питании). В конструкции используются:
-
мощный электродвигатель постоянного тока 24В (обеспечивает меньший нагрев проводки и сниженные рабочие токи по сравнению с 12-вольтовыми аналогами)
-
металлический редуктор с независимо регулируемыми концевыми выключателями
-
герконовый датчик (Reed Switch Sensor) для точного позиционирования и систем обратной связи
-
прочный стальной шток с износостойкой пластиковой гайкой
-
внешняя и внутренняя труба с регулируемым по длине хомутом крепления
Ход штока составляет 460 мм (18″). Концевые выключатели легко настраиваются, позволяя точно ограничить рабочий ход под конкретный механизм, если полный вылет не требуется. Крепление осуществляется через рым-болт на конце штока и передвижной П-образный хомут на корпусе.
Технические характеристики:
-
Рабочее напряжение: 24 В DC
-
Усилие (динамическое): 4500 Н (450 кг)
-
Статическая нагрузка: до 9000 Н
-
Ход штока: 460 мм (18″)
-
Скорость под нагрузкой: 3.8 мм/сек
-
Тип привода: винтовая передача (ACME Screw)
-
Рабочий цикл (Duty cycle): 20%
-
Температура эксплуатации: -26°C … +65°C
-
Датчики: регулируемые концевые выключатели + встроенный геркон
Преимущества:
-
оптимальное соотношение длины штока и габаритов
-
пониженные пусковые и рабочие токи благодаря двигателю 24В
-
высокая грузоподъёмность и устойчивость к ветровым нагрузкам
-
точная регулировка точек остановки (концевики)
-
наличие герконового датчика для интеграции в умные системы управления
-
надежная механическая самоблокировка
Недостатки:
-
ощутимый вес изделия из-за стальных элементов и металлического редуктора
-
шток является неразборным узлом
