Описание

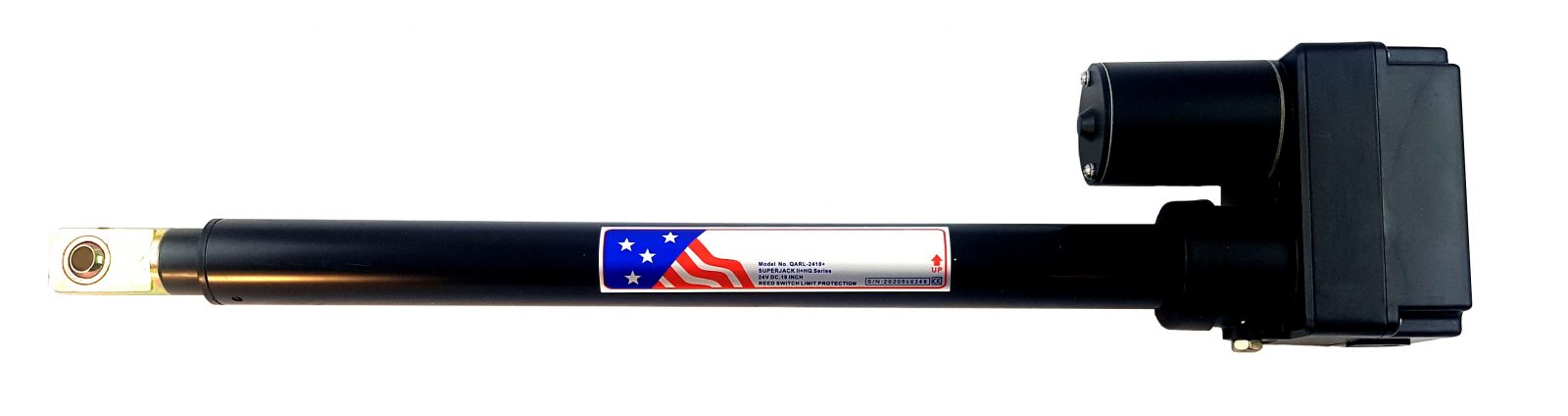

Линейный актуатор Super Power Jack QARL 1218+ — усиленная модель линейного привода с рабочим напряжением 12В и универсальным ходом штока 18 дюймов (460 мм). Это мощная версия серии HARL, сочетающая в себе высокое тяговое усилие, надёжность и оптимальную длину выдвижения.
Применяется для:
-
управления средними и тяжелыми распашными воротами
-
поворота солнечных панелей (одноосевые и двухосевые трекеры)
-
открывания массивных зенитных фонарей, вентиляционных люков и окон
-
позиционирования спутниковых антенн среднего размера
-
автоматизации выгрузных шнеков и заслонок в бункерах на сельскохозяйственной технике
Конструкция и особенности:
Актуатор оснащён ходовым винтом типа ACME, что обеспечивает высокую грузоподъёмность, плавность работы и самоблокировку штока (механизм надёжно фиксируется и не сдвигается под нагрузкой при отключенном питании). В конструкции используются:
-
мощный электродвигатель постоянного тока 12В
-
металлический редуктор с независимо регулируемыми концевыми выключателями
-
герконовый датчик (Reed Switch Sensor) для точного позиционирования и синхронизации
-
прочный стальной шток с износостойкой пластиковой гайкой
-
внешняя и внутренняя труба с регулируемым по длине хомутом крепления
Ход штока составляет 460 мм (18″). Концевые выключатели легко настраиваются, позволяя точно ограничить рабочий ход под конкретный механизм. Крепление осуществляется через рым-болт на конце штока и передвижной П-образный хомут на корпусе актуатора.
Технические характеристики:
-
Рабочее напряжение: 12 В DC
-
Усилие (динамическое): 4500 Н (450 кг)
-
Статическая нагрузка: до 9000 Н
-
Ход штока: 460 мм (18″)
-
Скорость под нагрузкой: 3.8 мм/сек
-
Тип привода: винтовая передача (ACME Screw)
-
Рабочий цикл (Duty cycle): 20%
-
Температура эксплуатации: -26°C … +65°C
-
Датчики: регулируемые концевые выключатели + встроенный геркон
Преимущества:
-
оптимальное соотношение длины штока и габаритов
-
высокая грузоподъёмность и устойчивость к ветровым нагрузкам
-
точная регулировка точек остановки (концевики)
-
наличие датчика Холла/геркона для обратной связи
-
надежная механическая самоблокировка
-
хорошая пыле- и влагозащита корпуса
Недостатки:
-
ощутимый вес изделия из-за стальных элементов и металлического редуктора
-
шток является неразборным узлом
