Описание

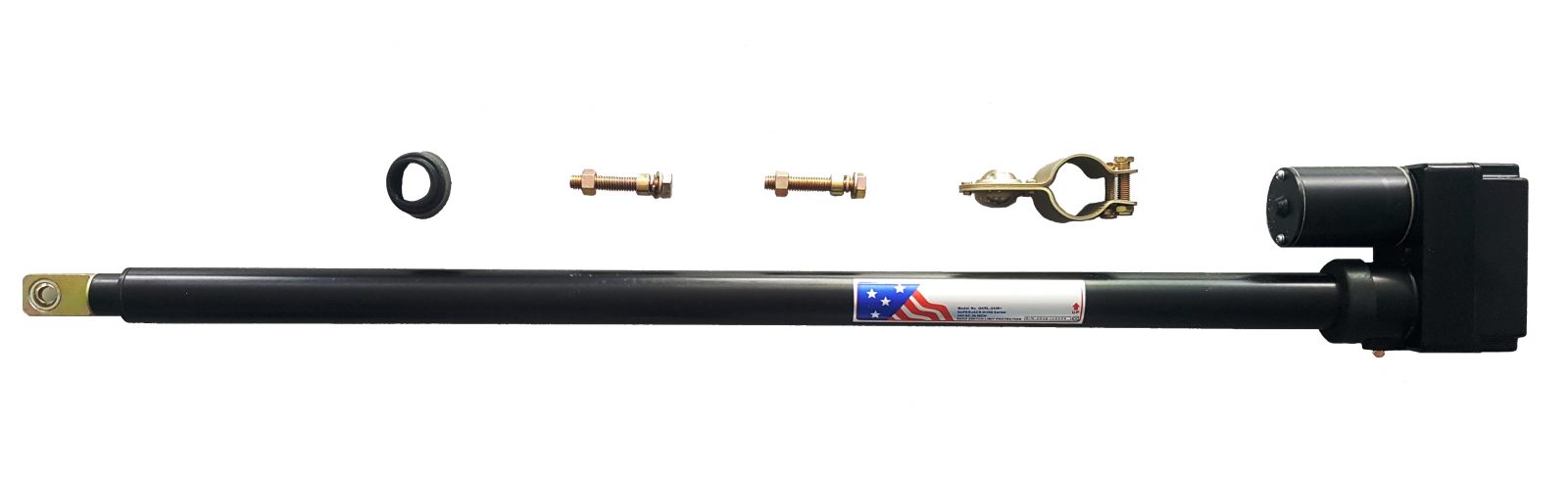

Линейный актуатор Super Power Jack QARL 1236+ — усиленная модель линейного привода с рабочим напряжением 12В и ходом штока 36 дюймов (910 мм).
Это мощная версия серии HARL, предназначенная для задач, где требуется высокое усилие и надёжность.
Применяется для:
- поворот лотков инкубаторов
- позиционирование спутниковых антенн
- поворот солнечных панелей и коллекторов
- открывание тяжёлых распашных ворот и створок
- автоматизация сельскохозяйственных и промышленных механизмов
Конструкция и особенности:
Актуатор оснащён ходовым винтом типа ACME, что обеспечивает высокую грузоподъёмность, плавность работы и самоблокировку штока.

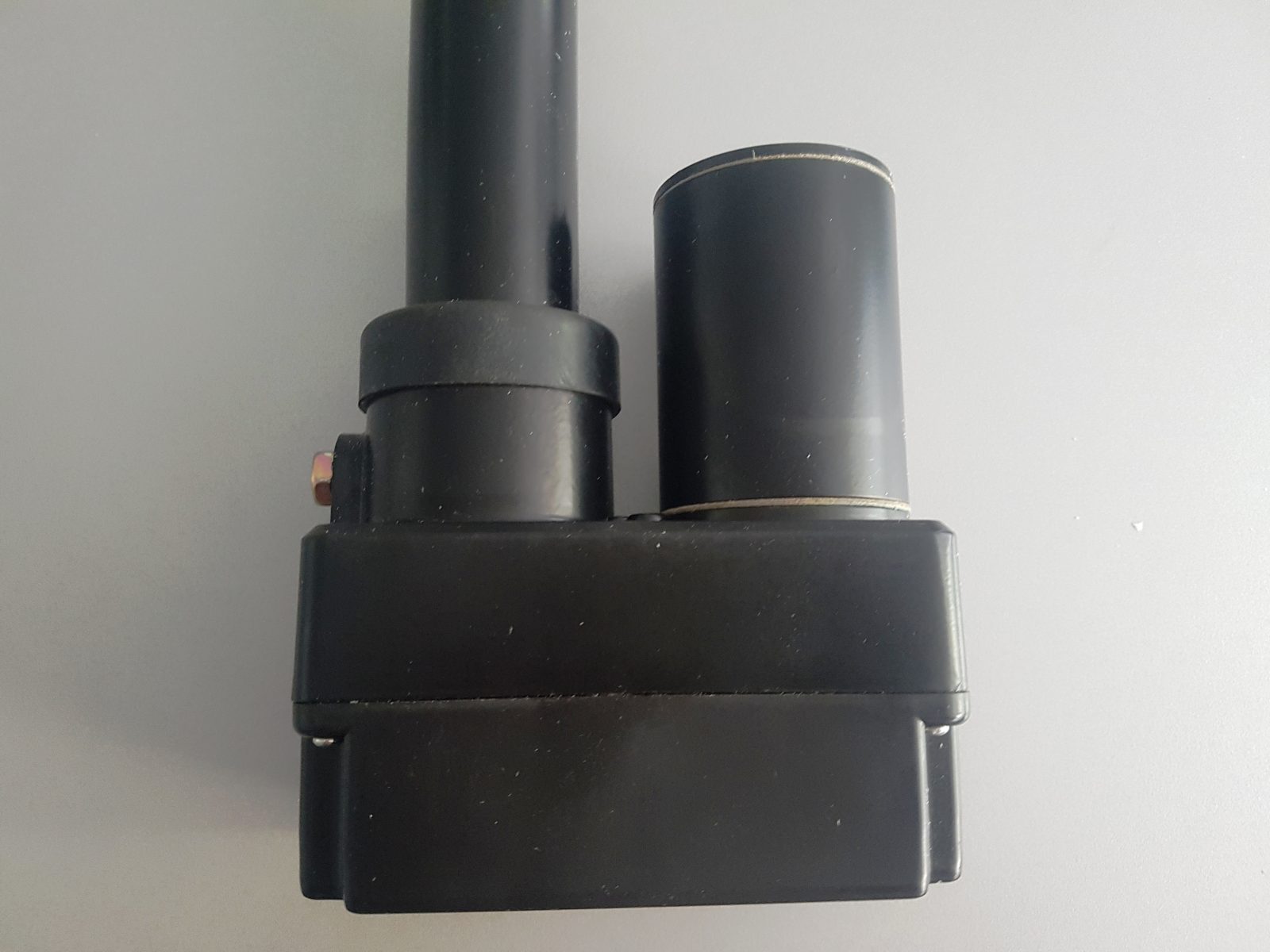

В конструкции используются:
- мощный электродвигатель постоянного тока 12В
- металлический редуктор с регулируемыми концевыми выключателями
- герконовый датчик (Reed Switch Sensor)
- прочный стальной шток с пластиковой гайкой
- внешняя и внутренняя труба с регулируемым хомутом крепления

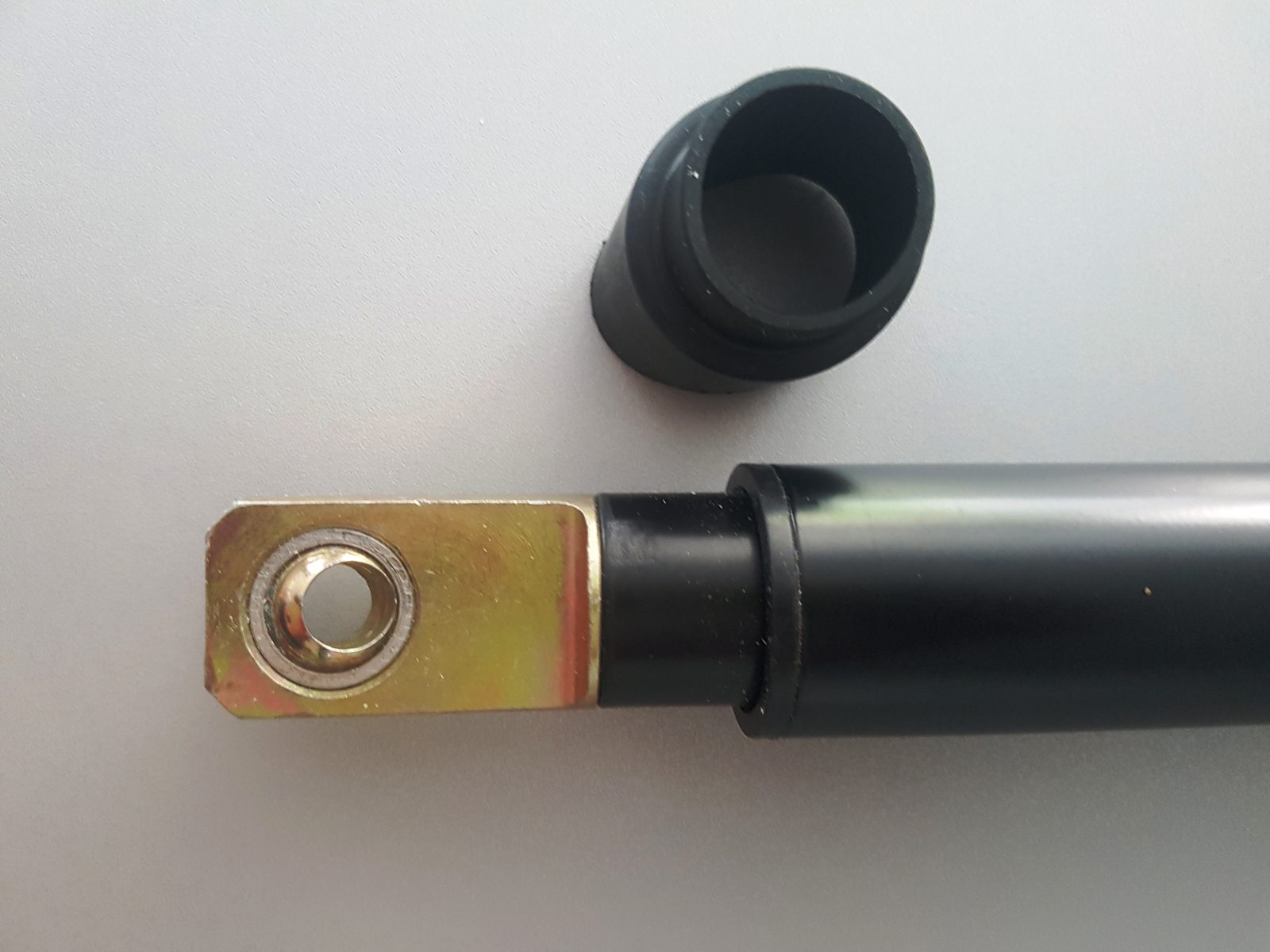

Ход штока — 910 мм (36″). Концевые выключатели регулируются, благодаря чему можно уменьшить рабочий ход под конкретную задачу. Крепление осуществляется через рым-болт на конце штока и регулируемый хомут на корпусе.
Технические характеристики:
- Рабочее напряжение: 12 В DC
- Усилие (динамическое): 4500 Н (450 кг)
- Статическая нагрузка: до 9000 Н
- Ход штока: 910 мм (36″)
- Скорость под нагрузкой: 3.8 мм/сек
- Тип привода: ACME Screw
- Рабочий цикл (Duty cycle): 20%
- Температура эксплуатации: -26°C … +65°C
- Датчики: регулируемые концевые выключатели + герконовый датчик
Преимущества:
- высокая мощность и грузоподъёмность
- регулируемые концевые выключатели
- герконовый датчик положения
- возможность регулировки положения хомута крепления
- самоблокировка штока
- хорошая защита от влаги
Недостатки:
- большой вес
- высокая цена
- шток — неразборный узел
