Описание

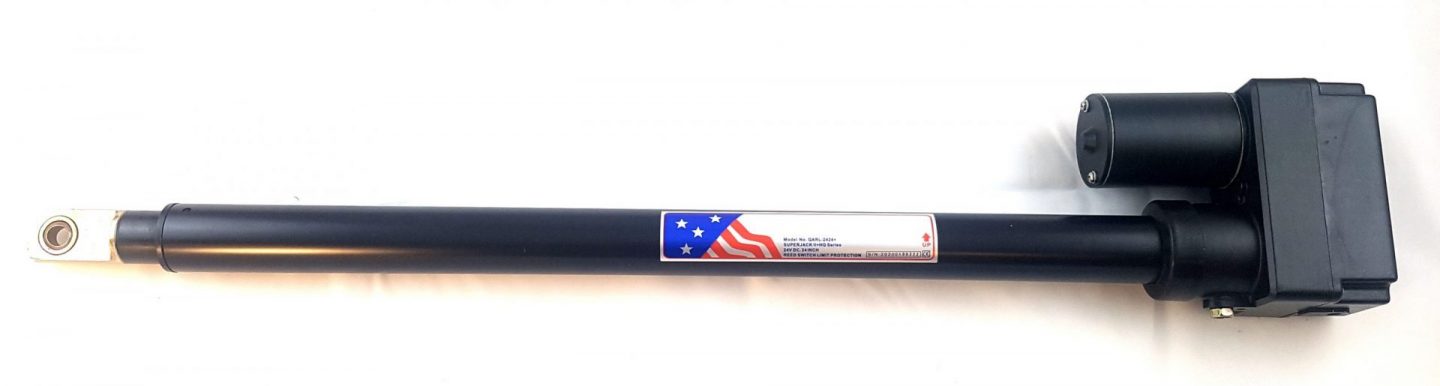

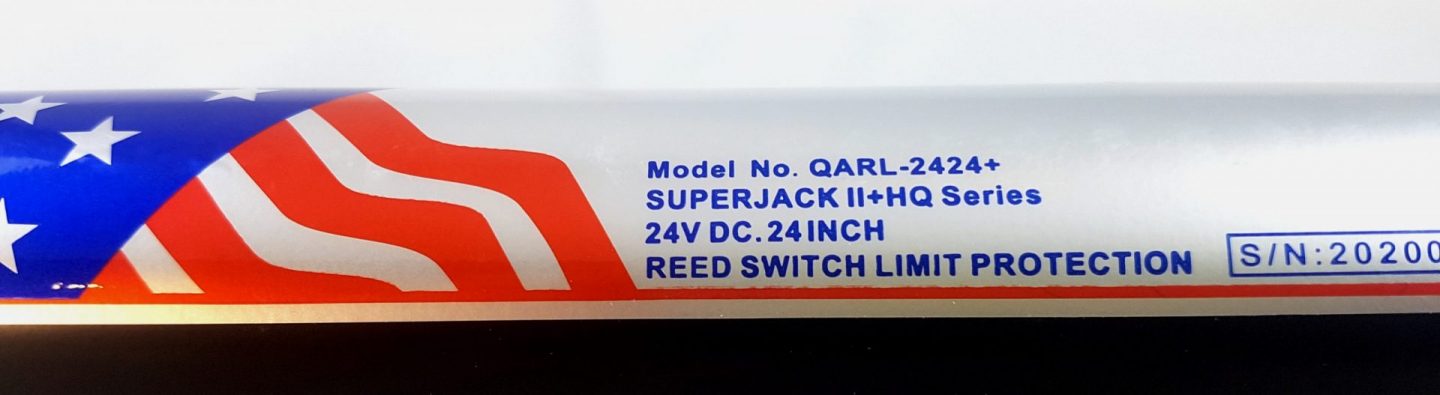

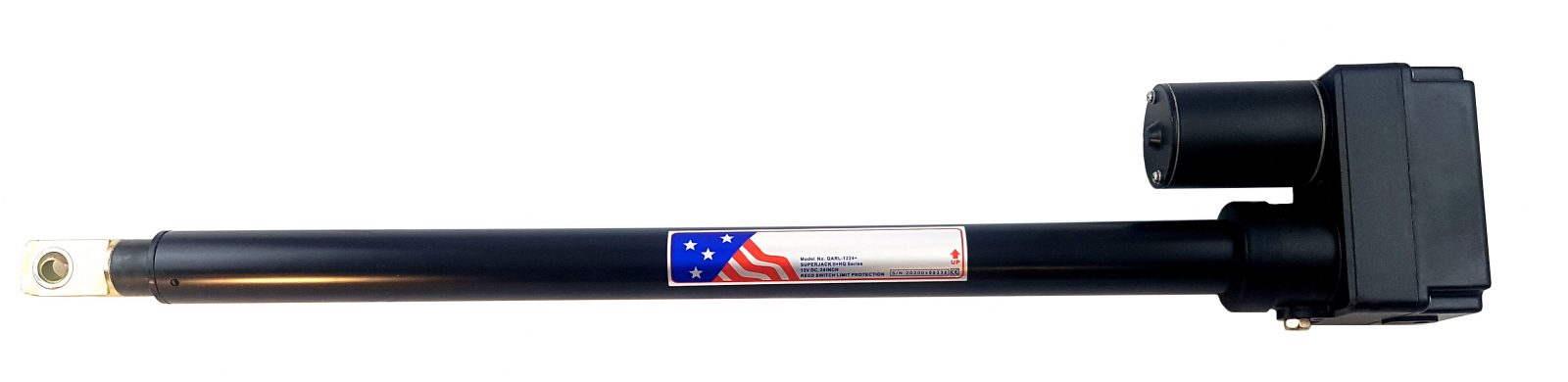

Линейный актуатор Super Power Jack QARL 2424+ — усиленная модель линейного привода с рабочим напряжением 24В и увеличенным ходом штока 24 дюйма (610 мм). Это мощная версия серии HARL, предназначенная для интеграции в промышленные и автоматизированные системы, где требуется значительное тяговое усилие, надёжность и большая длина выдвижения механизма.
Применяется для:
-
позиционирования спутниковых антенн большого диаметра
-
управления массивными распашными воротами с широкими створками
-
поворота крупногабаритных солнечных панелей и двухосевых трекеров
-
открывания тяжелых промышленных зенитных фонарей и больших вентиляционных систем
-
автоматизации сельскохозяйственной и спецтехники (управление шнеками, заслонками, подъемными механизмами)
Конструкция и особенности:
Актуатор оснащён надежным винтом типа ACME, что обеспечивает высокую грузоподъёмность, плавность хода и надежную механическую самоблокировку штока (механизм устойчив к ветровым и обратным нагрузкам, не сдвигается при отключенном питании). В конструкции используются:
-
мощный электродвигатель постоянного тока 24В (обеспечивает пониженные рабочие и пусковые токи, что снижает нагрев проводки и реле)
-

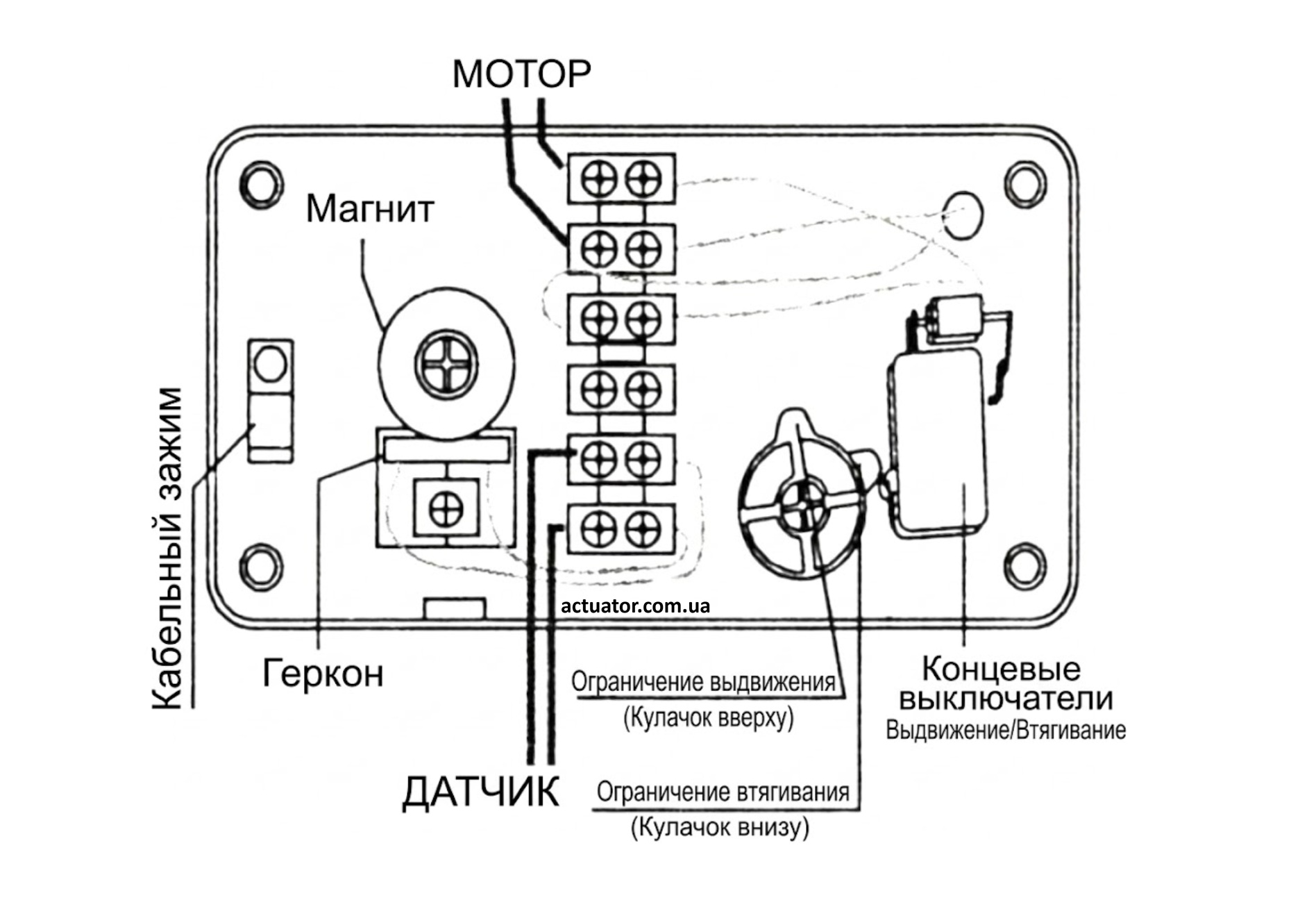

металлический редуктор с независимо регулируемыми концевыми выключателями
-
герконовый датчик (Reed Switch Sensor) для точного контроля позиционирования и систем обратной связи
-
прочный стальной шток с износостойкой пластиковой гайкой
-
внешняя и внутренняя труба с передвигаемым по длине хомутом крепления

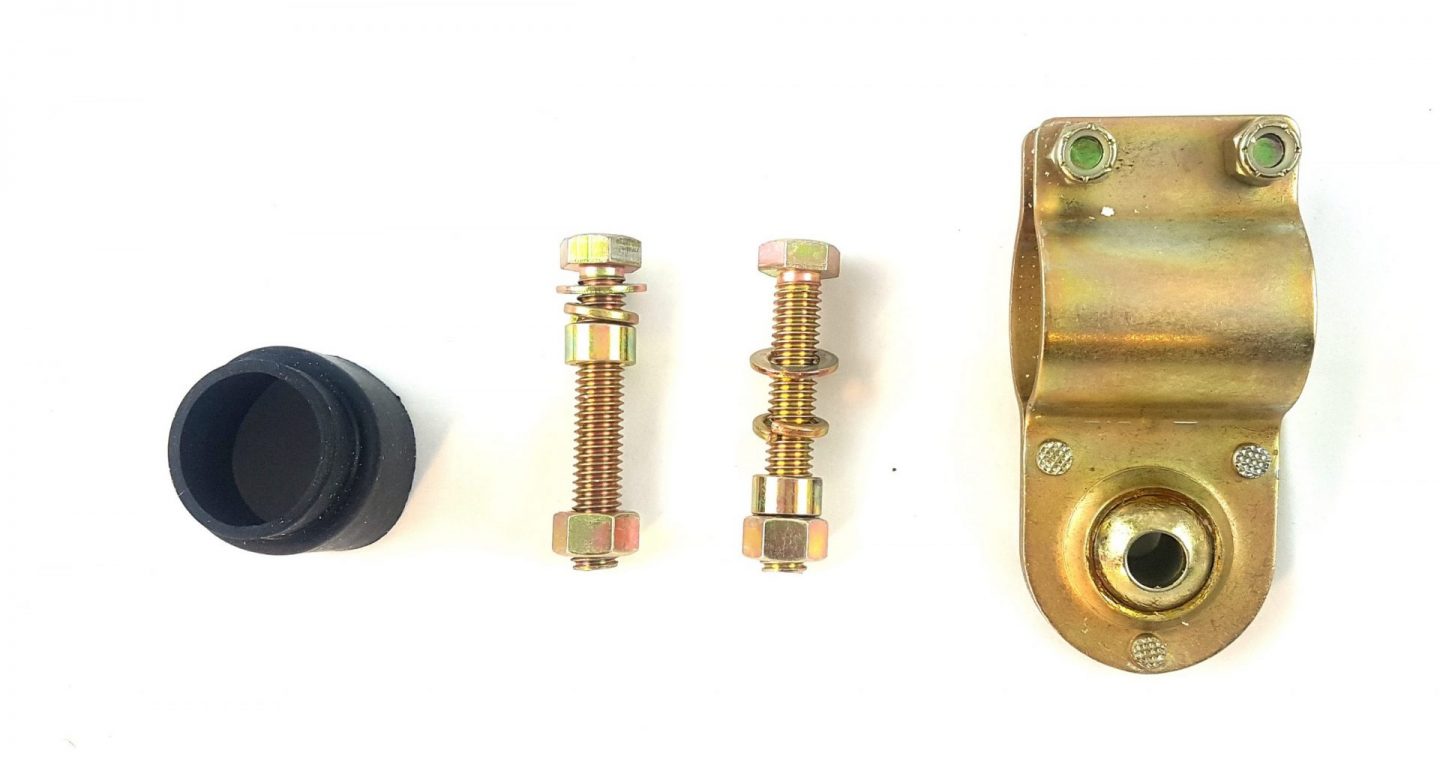

Ход штока составляет 610 мм (24″). Концевые выключатели можно легко настроить вручную, что позволяет точно ограничить рабочий ход под геометрию вашего механизма, если полные 24 дюйма не требуются. Крепление осуществляется через рым-болт на конце штока и передвижной П-образный хомут на корпусе актуатора.
Технические характеристики:
-
Рабочее напряжение: 24 В DC
-
Усилие (динамическое): 4500 Н (450 кг)
-
Статическая нагрузка: до 9000 Н
-

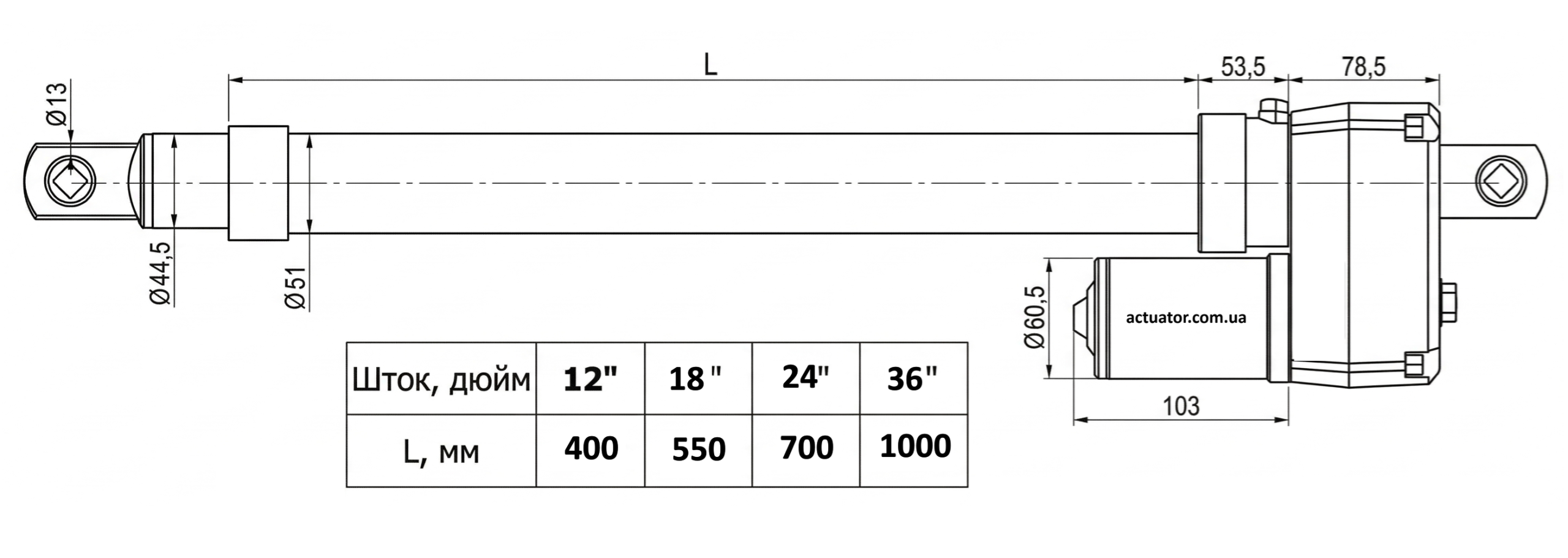

Ход штока: 610 мм (24″)
-
Скорость под нагрузкой: 3.8 мм/сек
-
Тип привода: винтовая передача (ACME Screw)
-
Рабочий цикл (Duty cycle): 20%
-
Температура эксплуатации: -26°C … +65°C
-
Датчики: регулируемые концевые выключатели + встроенный геркон
Преимущества:
-
большая амплитуда движения (610 мм) при сохранении высокой тяги
-
пониженные пусковые и рабочие токи благодаря двигателю 24В
-
точная ручная регулировка точек остановки (концевики)
-
наличие герконового датчика импульсов для интеграции в умные системы управления
-
возможность настройки положения заднего крепления (хомута)
-
надежная механическая защита от ветровых и статических нагрузок (самоблокировка)
-
хорошая пыле- и влагозащита корпуса для уличного использования
Недостатки:
-
большой вес и габариты из-за удлиненного корпуса и металлического редуктора
-
высокая цена
-
шток является неразборным узлом
